OXeN - это бесканальная система вентиляции с рекуперацией тепла. Оборудование составляет энергосберегающую приточно-вытяжную вентиляцию на объекте без надобности установки канальной системы.
• Благодаря двум перекрестным теплообменникам обеспечивается высокое КПД рекуперации тепла. Теплообменники изготовлены из алюминия, что придает им высокую устойчивость к коррозии.
• В установке применены два ряда диагональных вентиляторов, из которых каждый состоит из трех единиц. Такое решение обеспечивает равномерное распределение струи нагнетаемого воздуха по всей поверхности теплообменника, эффективную теплопроводимость, тихую работу и энергосбережение.
• Корпус оборудования изготовлен из очень прочного и одновременно легкого материала – вспененного полипропилена (EPP), который обеспечивает термоизоляцию аппарата, высокий коэффициент шумопоглощения и понижение веса оборудования..
Доступны версии аппарата:
X2-W-1.2-V – с водяным отоплением, для настенной установки.
X2-N-1.2-V – без отопления, для настенной установки.
Установка OXeN оснащена комплектной системой автоматики. Управляется с помощью одного командоконтроллера с сенсорным экраном T-box.
X2-FLOW – Высокое КПД рекуперации тепла достигается благодаря применении двух перекрестноточных теплообменников.
MULTI-FAN TECHNOLOGY – Аппарат оснащен двумя секциями диагональных вентиляторов, каждая состоит из трех единиц.
Корпус из EPP – Корпус изготовлен из легкого и прочного материала EPP. Не требует дополнительной канальной установки. Аппарат компактный, готов к работе сразу после монтажа.
| OXeN X2-W-1.2 | OXeN X2-N-1.2 | |
| Вентиляторная приточно-вытяжная секция | Multi–fan technology – модуль диагональных вентиляторов | |
| Максимальный объем воздуха приток/вытяжка [1] | 1200 м3/ч | |
| Длина струи воздуха [2] | 15 м | |
| Регулировка производительности приток/вытяжка | безуровневая, 150 – 1200 м3/ч | |
| Уровень акустического давления [3] | 49 дБ(А) | |
| Питание | 230 В / 50 Гц | |
| Максимальное потребление тока | 2,4 A | |
| Максимальное потребление мощности | 552 Вт | |
| Вид корпуса | Вспененный полипропилен ЕРР | |
| Цвет | Серый | |
| Вес оборудования | 67,5 кг | 65 кг |
| Вес оборудования наполненного водой | 68,3 кг | - |
| Рабочая среда | внутри помещений | |
| Максимальная запыленность воздуха | 0,3 г/м3 | |
| Рабочая температура | 5 – 35oC | |

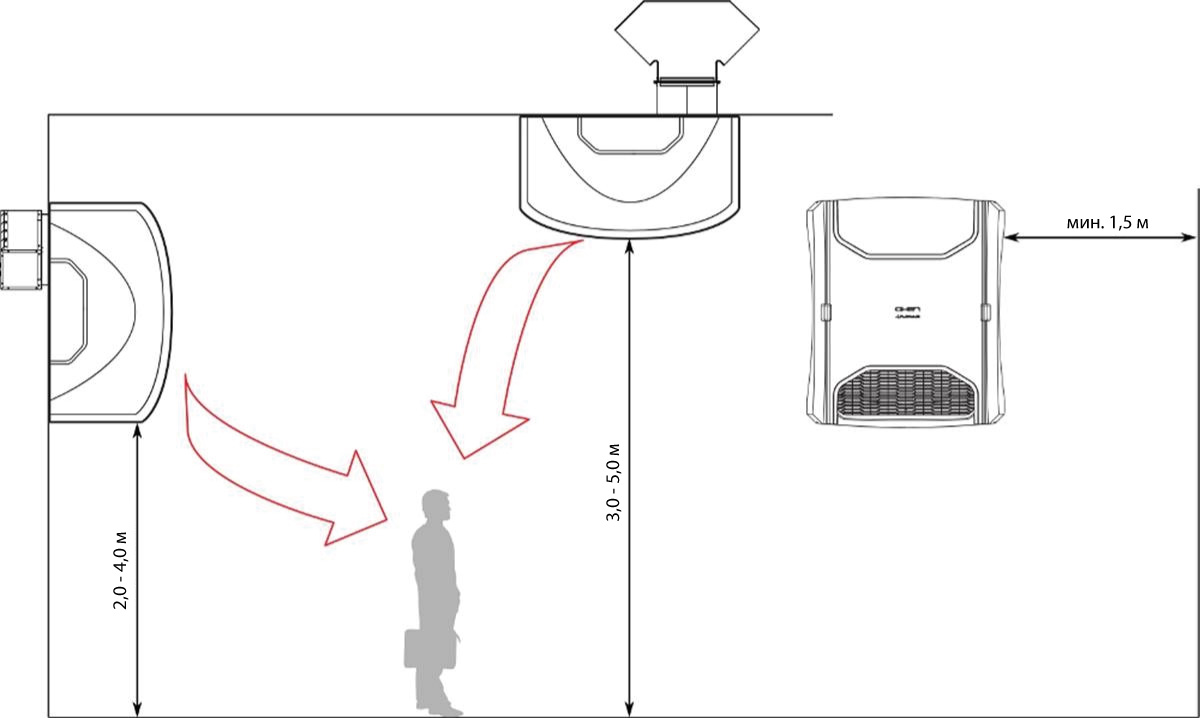

| Позиция работы | настенная или под перекрытием | |
| IP | 42 | |
| Класс фильтра | EU4 | |
| Вид теплообменника рекуперации тепла | двухступенчатая рекуперация тепла в перекрестноточных теплообменниках | |
| КПД рекуперации тепла[4] | 74-94% | |
| Мощность рекуперации тепла [4] | 3,0-15,0 кВт | |
| Вид теплообменника | Водяной, медно-алюминиевый, 1-рядный | - |
| Номинальная тепловая мощность[5] | 9,9 кВт | - |
| Изменения температуры воздуха на входе/выходе (ΔT)[5] | 23,0 oC | - |
| Присоединительные патрубки | ½” | - |
| Максимальное рабочее давление | 1,6 МПа | - |
| Максимальная температура теплоносителя | 95 oC | - |
| Управление | Командоконтроллер с сенсорным экраном | |
| Защита от разморозки теплообменника рекуперации тепла | Уменьшение оборотов приточных вентиляторов | |
| Защита от разморозки водяного теплообменника | Датчик температуры PT–1000 | |
(1)Максимальная производительность при работе оборудования с фильтром EU4 и установкой для забора/выброса воздуха OxS
(2)Длина струи изотермического воздуха, при граничной скорости 0,2 м/с
(3) Уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 500 м3, на расстоянии 5м от аппарата
(4) Параметры воздуха: входящий воздух –24°C, RH 90%, выходящий воздух +24°C, RH 50%, производительность от 150 до 1200 м3/ч
(5)При температуре теплоносителя 80/60°C, и температуре воздуха на входе в теплообменник 5°C

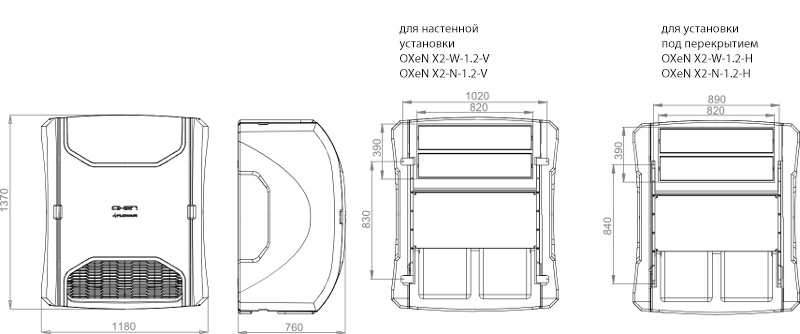

Установка OXeN в стандартном исполнении оснащена крепежными держателями, благодаря чему нет необходимости в дополнительных консолях или рамках.
| Арт. | OXeN |
| Наличие | Под заказ |
| Характеристики | |
| Мощность рекуперации: | 3,0 - 15,0 кВт |
| Производительность: | 1200 м3/ч |
| Вес: | 65,0 - 67,5 кг |
| Материал корпуса | вспененный полипропилен ЕРР |
| Страна производства: | Польша |
