Смесительная камера LEO KM применяется на объектах средних и крупных объемов, таких как: промышленные цеха, склады, торговые павильоны.

Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется

Смесительная камера LEO KM предназначена для соединения с тепловентиляторами LEO FB и поступления свежего воздуха в помещение. В зависимости от потребностей поток нагнетаемого воздуха обогревается при помощи теплообменника, а потом направляется в помешение. Смесительная камера оснащена тримя входами воздуха: 2 рециркуляционного и 1 свежего. Возможная плавная регулировка степени открытия дроссельный заслонок входа воздуха в диапазоне 0-100%. Благодаря тому возможная рециркуляция тепла.
Смесительные камеры LEO KM доступные в двух вариантах: KM S (рабтают с LEO FB 10/20/30) и KM L (для аппаратов LEO FB 25/45/65).
LEO KM вместе с водяным нагревателем, крышными вентиляторами и системой автоматики KM создают комплексную систему приточно-вытяжной вентиляции. Более подробную информацию о комплексных отопительно-вентиляционных решениях Вы найдете во вкладке Система FLOWAIR.
Управление KM - комплексная система управления и защиты для LEO KM + LEO FB.
Конструкция – модульная конструкция (3 части) позволяет установку в разных конфигурациях.
В стандартном исполнении камера оснащена фильтром EU3 (фильтр EU4 поставляется опционально). Фильтры можно устанавливать двумя способами: или только перед входом свежего воздуха, или перед входом свежего и циркуляционного воздуха.
Нагреватель изготовлен из легкого и прочного материала – вспененного полипропилена (EPP).

Технические параметры LEO KM + LEO FB
  LEO FB 10V +LEO KM S LEO FB 10M + LEO KM S LEO FB 20V + LEO KM S LEO FB 20M + LEO KM S LEO FB 30V + LEO KM S LEO FB 30M + LEO KM S LEO FB 25V + LEO KM L LEO FB 25M + LEO KM L LEO FB 45V + LEO KM L LEO FB 45M + LEO KM L LEO FB 65V + LEO KM L LEO FB 65M + LEO KM L LEO FB 95V + LEO KM 95 LEO FB 95M + LEO KM 95
Вентилятор LEO KM + LEO FB V - осевой, однофазный, переменного тока с 3-скоростным двигателем
LEO KM + LEO FB M - осевой, однофазный, переменного тока сэлектронно-коммутируемым двигателем
Клласс фильтра EU3
Производительность [м3/ч] 1750 1600 1500 3200 3000 2800 6500
Питание [В/Гц] 230/50
Максимальное потребление тока [A] 0,5 0,25 0,5 0,25 0,5 0,25 1,4 0,7 1,4 0,7 1,4 0,7 2,8 1,4
Максимальное потребление мощности [Вт] 110 57,5 110 57,5 110 57,5 320 170 320 170 320 170 640 340
IP / класс изоляции 54/F
Максимальный уровень акустического давления [дБ (А)]* 47 45 47 45 47 45 54 51 54 51 54 51 57 54
Максимальная длина потока воздуха ** [м] 12,0 11,0 10,0 18,0 16,5 15,5 25,0
Тип теплоносителя Cu – Al.,
однорядный
Cu – Al.,
двухрядный
Cu – Al.,двухрядный Cu – Al.,однорядный Cu – Al.,двухрядный Cu – Al.,
трехрядный
Cu – Al.,двухрядный
Номинальная тепловая мощность*** [кВт] 9,2 18,7 23,3 24,2 37,3 52,0 87,0
Прирост температуры (ΔT )*** [°C] 15,5 34,5 46,0 22,5 37,0 55,5 39,5
Максимальная температура теплоносителя [oC] 120
Максимальное рабочее давление [МПа] 1,6
Патрубок ["] 1/2 3/4
Конструкция сталь, алюминий, пластик
Цвет серый
Среда работы внутри помещения
Максимальная рабочая температура [°C] 50 60
Позиция работы любая
Вес аппарата [кг] 25,9 24 26,8 24,9 27,9 26,1 34,3 31 35,5 32,6 37,8 34,5 70,2 63,6
Вес аппарата, наполненного водой [кг] 26,6 24,7 28 26,1 29,3 27,5 35,3 32 37,5 34,6 40,5 37,2 73,7 67,1

* уровень звукового давления для помещения со средним коэффициентом звукопоглощения, объёмом 1500м3, на расстоянии 5м от аппарата
** длина потока изотермического воздуха, при граничной скорости 0,5м/с
*** при максимальном потоке воздуха, темп. теплоносителя 90/70°C, темп. воздуха при входе в аппарат 0°C.

km

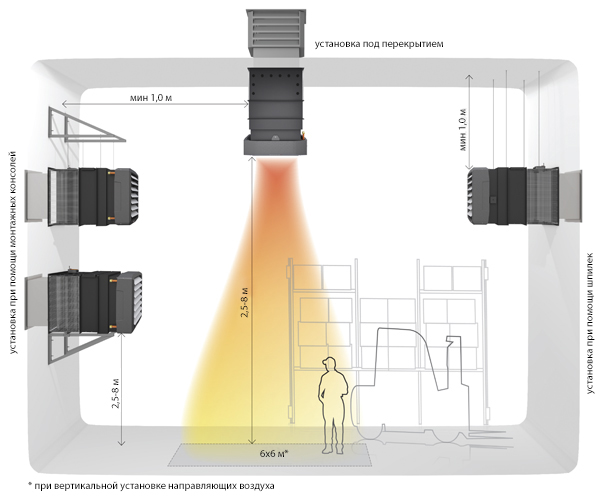

Камера смешения LEO KM предназначена для соединения с тепловентиляторами LEO FB, ее можно устанавливать на стене и под перекрытием в любой позиции. В стандартном исполнении оборудование оснащено крепежными держателями для подпотолочной установки на монтажных шпильках.

Дополнительными элементами установки LEOKMFB являются:

Монтажные консоли – позволяют прикрепить аппараты к вертикальным перегородкам.
Гибкие вставки – позволяют установить смесительную камеру к воздухозаборникам или системе вентиляции, а также предотвращают передачу механических вибраций.

Ниже представляем несколько рекомендациий по монтажу:

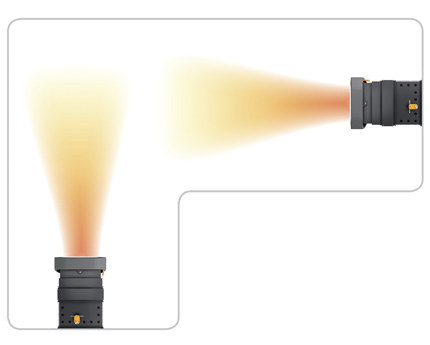

Необходимо обеспечить равномерное распределение теплого воздуха по всему объему помещения.

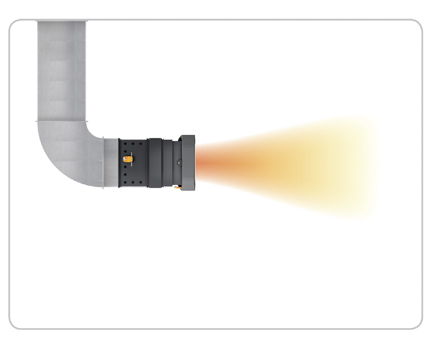

Не рекомендуется использовать воздуховоды с коленом, так как каждое колено уменьшает объем поступающего воздуха, что значительно снижает производительность аппарата.

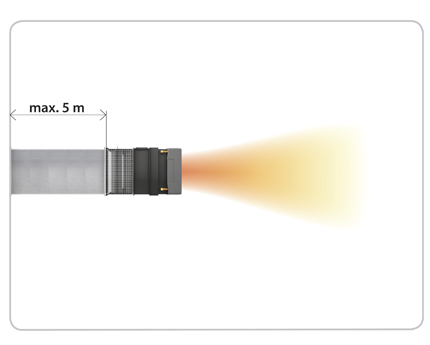

При установке разрешается применить прямой воздуховод для притока свежего воздуха максимальной длиной 5 метров.

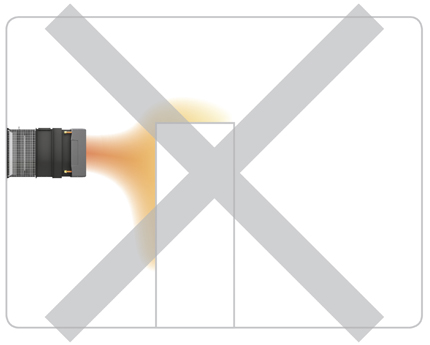

При установке камеры смешения с воздухонагревателем нужно обратить внимание на то, чтобы на пути струи воздуха не было преград.

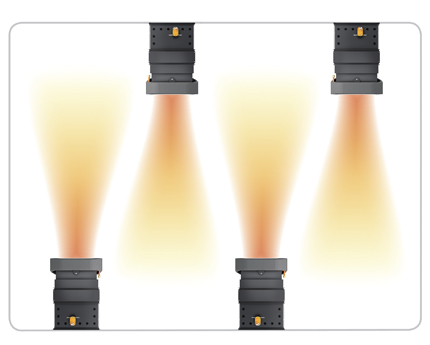

Камеры смешения с воздухонагревателем на противоположных стенах необходимо монтировать в шахматном порядке.

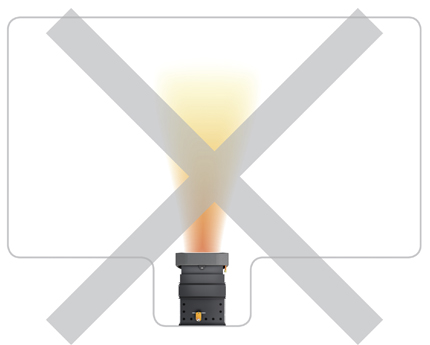

Камеры смешения с воздухонагревателем нужно монтировать таким образом, чтобы обеспечить свободный приток воздуха вокруг аппарата.




Арт. LEO KM
Наличие Под заказ
Характеристики
Тепловая мощность: 6 - 87 кВт
Производительность: 300 - 6500 м3/ч
Вес: 24,0 - 73,7 кг
Материал корпуса сталь+алюминий
Страна производства: Польша
